VIEW CRYSTAL

Sistema de guarda-corpos minimalista que combina uma estética vanguardista com as máximas exigências de segurança.Trata-se de

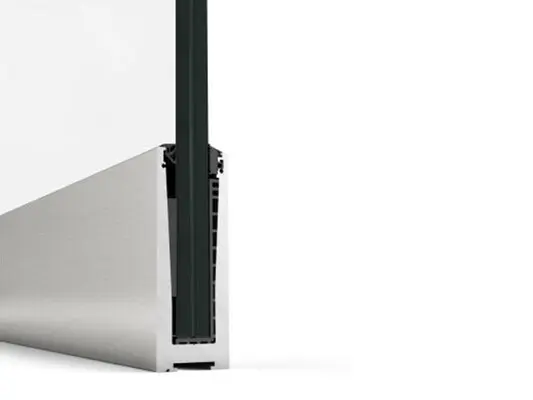

um sistema em "U" desenhado para alojar vidro de segurança laminado temperado e que pode ser instalado tanto sobre a laje como na testa desta.

O sistema View Glass resiste a uma carga de 1,0 kN/m aplicada a 1,1 metros da zona inferior.

Por tanto, de acordo com o Eurocódigo 1, está apto para ser aplicado nas zonas A, B, C1, C2, C3, C4 e

Descrição

Existe em duas versões:
- View Crystal que resiste a uma carga de 1,0 kN/m aplicada a 1,1 metros de altura, tornando-a apta para aplicação nas zonas A, B, C1, C2, C3, C4 e E do Eurocódigo 1.
- View Crystal Plus, sistema reforçado capaz de suportar uma carga de 3,0 kN/m. Este sistema, con maior resistência, é apto para aplicação nas zonas A, B, C, D e E do Eurocódigo.

Dados Técnicos

» Posibilidades

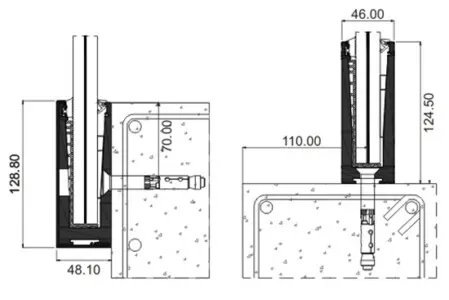

Montagem sobre laje
Montagem sobre laje embebida
Montagem na testa da laje:
- Ao nível da laje
- Ao nível do pavimento
» Altura máxima
1100 mm
» Acabamentos
Lacagem / Anodizado

Dados Técnicos 2

» Possibilidade de envidraçamento
Este sistema de guarda-corpos permite 12 possibilidades de envidraçamento: duplo vidro de 10,
8 ou 6 mm, unidos por até quatro butirais de polivinilo de 0,38 mm.
Recomenda-se a utilização de vidro temperado..
TIPO
LAMINADO
COMPOSIÇÕES
10- 1.52 -10
10- 1.14 -10
10- 0.76 -10
10- 0.38 -10

8- 1.52 -8
8- 1.14 -8
8- 0.76 -8
8- 0.38 -8

6- 1.52 -6
6- 1.14 -6
6- 0.76 -6
6- 0.38 -6

Ensaios

Ensaios segundo as normas UNE 85237,
UNE 85238 e UNE 85240 e requisitos
establecidos no Eurocódigo 1 segundo a
EN 1991-1-1 /AC.
1 - Ensaio estático horizontal do interior para o exterior.
2 - Ensaio estático horizontal do exterior para o interior.
3 - Ensaio dinâmico com corpo mole.
4 - Ensaio dinâmico com corpo duro.
5 – Verificação das especificações do Eurocódigo 1 segundo a
tabela 6.12 para as classes de uso de 1kN/m.
CLASSIFICAÇÃO SEGUNDO A UNE 85240:
Classe A-EXCELENTE

Ensaios

Ensaio de referência para guarda-corpos de alumínio extrudido e vidro, aplicado na testa da laje, de dimensões totais desde o nível do pavimento de 1100 mm (H) x 1500 mm (L).
Ensaio de referência para guarda-corpos de alumínio extrudido e vidro, aplicado sobre a laje, de dimensões totais desde o nível do pavimento de 1100 mm (H) x 1500 mm (L).

SISTEMA GUARDA

Sistema de guarda-corpos minimalista que combina a estética mais vanguardista com as máximas exigências de segurança.

Trata-se de um sistema em “U” desenhado para alojar vidro laminado temperado de segurança e que pode ser instalado tanto sobre a laje como na testa da laje.

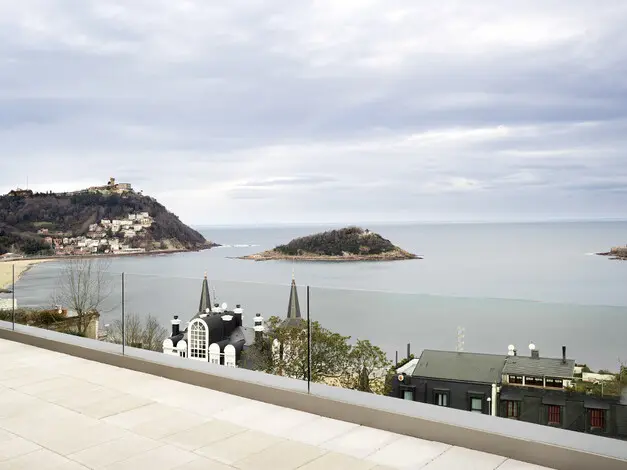

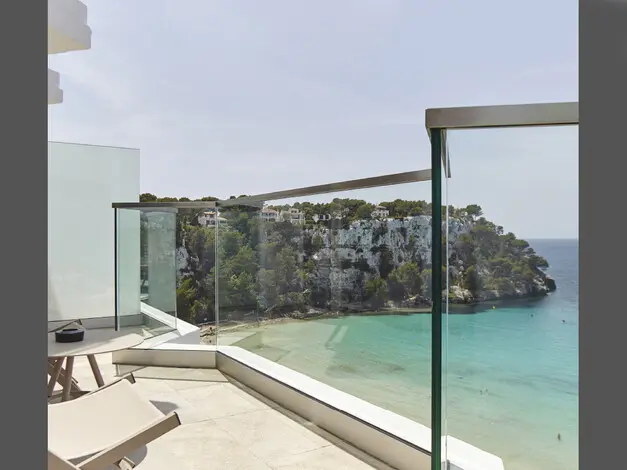

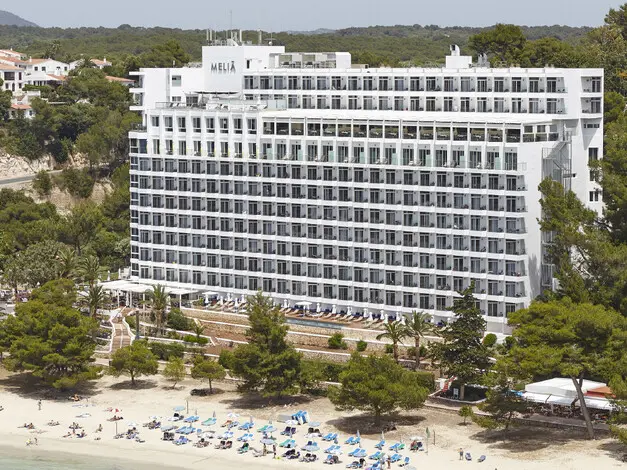

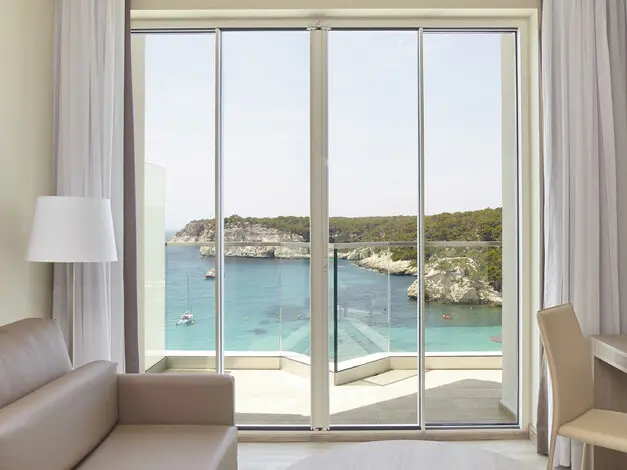

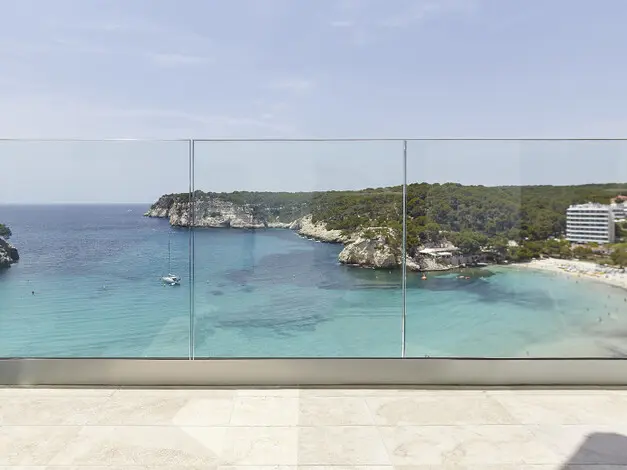

GALERIA DE FOTOS DO SISTEMA
